Если вам необходима муфта зубчатая, купить деталь вы можете в компании ЮУМЗ. Мы предлагаем изделия типовых и нестандартных размеров. Детали производятся из сертифицированных материалов и соответствуют требованиям ГОСТ.
Конструкция и область применения
Зубчатая муфта (ГОСТ, цена – все это вы найдете на нашем сайте) – это соединительный элемент, предназначенный для передачи вращения от одного вала к другому. Одинарная муфта зубчатая (цена зависит от размеров изделия) компенсирует лишь угловое смещение валовых механизмов. Чтобы компенсировать и угловое, и радиальное смещение, используются комбинацию из двух одинарных муфт. Муфта имеет множество зубьев, внушительную прочность и надежность, поэтому подходит для использования при больших частотах вращения.
Готовая зубчатая муфта, купить которую вы можете в компании ЮУМЗ, поставляется с не расточенными отверстиями. Таковы требования ГОСТ 5006-55 и ГОСТ 5006–83. Изделие имеет индивидуальный технический паспорт. Размеры и число зубьев подбираются таким образом, чтобы между зубьями венца втулки и между зубьями обоймы был зазор. Компания ЮУМЗ выполняет расточку деталей под валы по чертежам или заданным размерам.
Характеристики зубчатых муфт МЗ по ГОСТ 5006-83 и ГОСТ 5006-55
Ассортимент и цены
Южно-Уральский механический завод выпускает подвижные муфты серии МЗ всех наименований. Детали серии МЗ компенсируют угловое, радиальное смещение и перекосы осей валов. Они включают в себя две обоймы, которые между собой соединяются болтами. В обоймы вставляются втулки. Такая деталь способна прослужить не менее 10 лет при условии правильной эксплуатации без перегрузок.
Поскольку муфта зубчатая (цена указана ниже) серии МЗ ремонтопригодна, мы поставляем и отдельные детали:
- полумуфта;
- втулка;
- зубчатая;
- прижимные крышки.

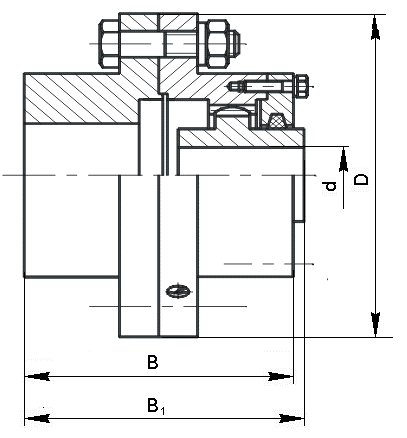

| Типоразмер муфты | D,mm | d,mm | B,mm | B1,mm | Момент крутящий, НхМ | Максимальная частота вращения, об/мин | Масса, кг | |
|---|---|---|---|---|---|---|---|---|
| Зубчатая муфта МЗ-1 | 170 | 20 | 115 | 129 | 1000 | 6300 | 12 | |
| Зубчатая муфта МЗ-2 | 185 | 30 | 145 | 160 | 1600 | 5000 | 16 | |
| Зубчатая муфта МЗ-3 | 220 | 40 | 170 | 196,5 | 2500 | 4000 | 30 | |
| Зубчатая муфта МЗ-4 | 250 | 45 | 215 | 234 | 4000 | 3350 | 50 | |
| Зубчатая муфта МЗ-5 | 290 | 50 | 235 | 6300 | 2800 | 61 | ||
| Зубчатая муфта МЗ-6 | 320 | 60 | 255 | 10000 | 2500 | 81 | ||
| Зубчатая муфта МЗ-7 | 350 | 65 | 285 | 16000 | 2120 | 109 | ||
| Зубчатая муфта МЗ-8 | 380 | 80 | 325 | 25000 | 1900 | 146 | ||
| Зубчатая муфта МЗ-9 | 430 | 90 | 335 | 40000 | 1700 | 176 | ||
| Зубчатая муфта МЗ-10 | 490 | 110 | 365 | 63000 | 1400 | 264 | ||
| Зубчатая муфта МЗ-11 | 545 | 120 | 405 | 71000 | 1250 | 376 | ||
| Зубчатая муфта МЗ-12 | 590 | 140 | 487 | 485 | 100000 | 1130 | 531 | |
| Зубчатая муфта МЗ-13 | 680 | 160 | 521 | 523 | 150000 | 1000 | 739 | |
| Зубчатая муфта МЗ-14 | 730 | 180 | 571 | 568 | 200000 | 900 | 933 | |
| Зубчатая муфта МЗ-15 | 780 | 200 | 645 | 250000 | 800 | 1288 | ||
Как сделать заказ?
Компания ЮУМЗ сотрудничает с оптовыми и розничными покупателями по всей России. Мы не устанавливаем минимальный объем закупки.
Преимущества Южно-Уральского механического завода:
- Стабильно высокое качество поставляемых изделий;
- Индивидуальный подход к задаче клиента;
- Минимальные сроки выполнения заказа;
- Большой выбор готовой продукции на складе;
- Возможность предоставления отсрочки платежа
- Производство нестандартных изделий: мы сделаем то, что нужно вам.
Чтобы сделать заказ, оставьте заявку на сайте или по телефону: +7 (800) 3503380.
