Крюковая подвеска – это универсальное грузозахватное устройство. Она предназначена для подъема и перемещения грузов, и используется совместно с крановыми механизмами. Неотъемлемая часть подвески – грузовой крюк, конструкция которого надежно фиксирует груз. Для дополнительной безопасности крюк крановый оснащается предохранительным замком.
Разновидности грузовых крюков
Различают три вида изделий:
- Кованые;
- Штампованные;
- Пластинчатые.
Классический вариант – кованые и штампованные крюки. Наибольшее распространение получили штампованные изделия. Это связано с простотой производства и доступной стоимостью детали. Пластинчатые аналоги надежны и долговечны, имеют внушительную грузоподъемность, они просты в изготовлении и ремонте. Главный недостаток – сравнительно большой вес.
Для производства кованых, штампованных и пластинчатых изделий используется сталь марок 20 и 20Г.
По конструкции грузовые крюки бывают следующих видов:
- Однорогие;
- Двурогие;
- Цепные;
- Вращающиеся;
- S-образной формы;
- Чалочные;
- Приварные.
Самая распространенная разновидность – однорогий крюк грузовой (ГОСТ 6627—74). Его грузоподъемность может достигать 100 тонн. Он универсален, подходит для крановых механизмов с ручным и машинным приводом.
Двурогие изделия предназначены для такелажных работ. Они имеют ту же грузоподъемность, что и однорогие аналоги. Незаменимы при работе с длинномерными грузами.
Изделия различаются и по размеру зева. Размер зева должен быть достаточным, чтобы разместить канаты или цепи для подвешивания груза. Чтобы крюк грузовой купить подходящей грузоподъемности, важно учитывать, что согласно требованиям безопасности, изделие должно выдерживать статистическую нагрузку, на 25% превышающую грузоподъемную силу.

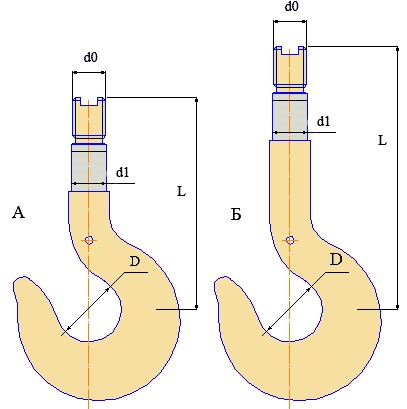

| Основные размеры крюков крановых грузовых | ||||||||
|---|---|---|---|---|---|---|---|---|
| Номер крюка | г/п для мех-в с ручным прив. | г/п для мех-в с маш. прив. Группа режима работы (ГОСТ 25835-83) | D | d1 | d0 | L | ||
| до 4 м | 5м-6м | Тип А | Тип Б | |||||
| 10 | 3,2 | 2,5 | 2 | 55 | 30 | М30 | 165 | 220 |
| 11 | 4 | 3,2 | 2,5 | 60 | 35 | М33 | 180 | 300 |
| 12 | 5 | 4 | 3,2 | 65 | 40 | М36 | 195 | 375 |
| 13 | 6,3 | 5 | 4 | 75 | 45 | М42 | 250 | 410 |
| 14 | 8 | 6,3 | 5 | 85 | 50 | М48 | 280 | 475 |
| 15 | 10 | 8 | 6,3 | 95 | 55 | М52 | 310 | 520 |
| 16 | 12,5 | 10 | 8 | 110 | 60 | М56 | 340 | 580 |
| 17 | 16 | 12,5 | 10 | 120 | 70 | М64 | 415 | 600 |
| 18 | 20 | 16 | 12,5 | 130 | 75 | Трап 70* 10 | 440 | 630 |
| 19 | - | 20 | 16 | 150 | 85 | Трап 80* 10 | 480 | 660 |
| 20 | - | 25 | 20 | 170 | 100 | Трап 90* 12 | 535 | 730 |
| 21 | - | 32 | 25 | 190 | 110 | Трап 100* 12 | 580 | 800 |
| 22 | - | 40 | 32 | 210 | 120 | Трап 110* 12 | 675 | 960 |
| 23 | - | 50 | 40 | 240 | 140 | Трап 120* 16 | 730 | 1050 |
| 24 | - | 63 | 50 | 270 | 150 | Трап 140* 16 | 820 | 1100 |
| 25 | - | 80 | 63 | 300 | 170 | Трап 160* 16 | 840 | 1200 |
| 26 | - | 100 | 80 | 320 | 190 | Трап 170* 16 | 860 | 1300 |
Крюковые подвески для грузоподъёмных механизмов
| Условное обозначение |
Грузоп- ть, тн. |
Крюк | Кол-во шкивов | Диаметр шкивов, мм | Диаметр каната | Вес, кг | Цена, руб.* |
|---|---|---|---|---|---|---|---|
| ПК-3,2-12А-1-Ø400-Ø14 | 3,2 | 12А | 1 | 400 | 14 | 50 | 20000 |
| ПК-3,2-12А-1-Ø500-Ø14 | 3,2 | 12А | 1 | 500 | 14 | 62 | 29760 |
| ПК-5,0-14А-1-Ø500-Ø16,5 | 5 | 14А | 1 | 500 | 16,5 | 90 | 43200 |
| ПК-5,0-14А-1-Ø600-Ø16,5 | 5 | 14А | 1 | 630 | 18 | 120 | 52800 |
| ПК-5,0-14А-2-Ø400-Ø14 | 5 | 14А | 2 | 400 | 14 | 85 | 38000 |
| ПК-5,0-14А-2-Ø500-Ø14 | 5 | 14А | 2 | 500 | 14 | 107 | 47100 |
| ПК-10,0-17А-2-Ø500-Ø16,5 | 10 | 17А | 2 | 500 | 16,5 | 180 | 80000 |
| ПК-10,0-17А-2-Ø600-Ø18 | 10 | 17А | 2 | 630 | 18 | 285 | 125000 |
| ПК-10,0-17А-3-Ø500-Ø16,5 | 10 | 17А | 3 | 500 | 16,5 | 193 | 84500 |
| ПК-10,0-17А-3-Ø400-Ø16,5 | 10 | 17А | 3 | 400 | 16,5 | 161 | 70900 |
| ПК-12,5-17А-3-Ø400-Ø16,5 | 12,5 | 17А | 3 | 400 | 16,5 | 205 | 90200 |
| ПК-12,5-18А-3-Ø500-Ø16,5 | 12,5 | 18А | 3 | 500 | 16,5 | 250 | 109200 |
| ПК-12,5-18А-3-Ø600-Ø18 | 12,5 | 18А | 3 | 600 | 18 | 340 | 148000 |
| ПК-16,0-19А-3-Ø400-Ø16,5 | 16 | 19А | 3 | 400 | 16,5 | 223 | 97800 |
| ПК-16,0-19А-3-Ø500-Ø16,5 | 16 | 19А | 3 | 500 | 16,5 | 308 | 135000 |
| ПК-16,0-19А-3-Ø600-Ø18 | 16 | 19А | 3 | 600 | 18 | 394 | 173500 |
| ПК-16,0-19А-4-Ø400-Ø16,5 | 16 | 19А | 4 | 400 | 16,5 | 314 | 140000 |
| ПК-16,0-19А-4-Ø500-Ø16,5 | 16 | 19А | 4 | 500 | 16,5 | 368 | 148000 |
| ПК-16,0-19А-4-Ø600-Ø18 | 16 | 19А | 4 | 600 | 18 | 488 | 216500 |
| ПК-20,0-19А-4-Ø400-Ø16,5 | 20 | 19А | 4 | 400 | 16,5 | 318 | 145300 |
| ПК-20,0-20А-4-Ø500-Ø16,5 | 20 | 20А | 4 | 500 | 16,5 | 514 | 222830 |
| ПК-20,0-20А-4-Ø600-Ø18 | 20 | 20А | 4 | 600 | 18 | 627 | 273000 |
| ПК-32,0-22А-4-Ø710-Ø22 | 32 | 22А | 4 | 710 | 22 | 1016 | 480000 |
| ПК-32,0-22А-4-Ø810-Ø22 | 32 | 22А | 4 | 810 | 22 | 1185 | 560000 |
*Цены ориентировочные, даны по состоянию на 01.12.2015
Как сделать заказ?
Крюк грузовой купить вы можете в компании ЮУМЗ. Мы предлагаем готовые типовые изделия и производим детали на заказ по чертежам заказчика.
Преимущества компании:
- Цены производителя (без наценок);
- Гарантия качества;
- Гибкие условия оплаты;
- Доставка продукции в любую точку России;
- Поставка товара в минимальные сроки.
Чтобы заказать продукцию или получить дополнительную информацию о возможностях сотрудничества, свяжитесь с нами по телефону: +7 (800) 3503380.
